ソーラーシステム+防犯カメラセット

これまで電源やネット環境が無い田畑や空き地、工事現場などに防犯カメラの設置は難しい問題でした。ソーラーシステムを導入することで、取付場所に電源やネット環境が無くてもソーラーパワーで遠隔地からの監視が可能になります。

必要なものを全て揃えたALL IN ONE

取付場所に電源・ネット環境が無くても太陽光で遠隔監視が可能に!

このセットがあればすぐに遠隔監視を始められます。

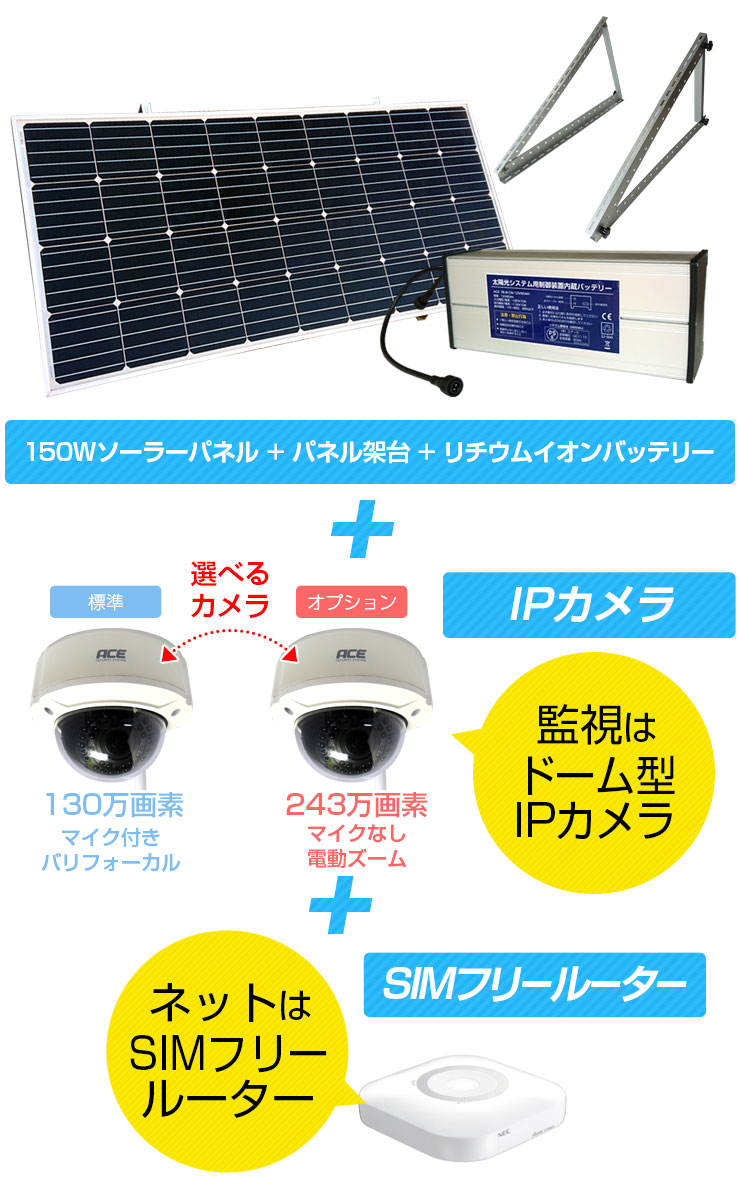

ソーラーシステム・ルーター・カメラセット

こんな悩みも解決!

手をかざして消毒・検温

電源やネット環境がない場所での遠隔監視をこの防犯カメラセットが解決します。

さらにココが凄い!

梅雨の2ヶ月間一度も枯渇知らず!

連続曇天3日でもバッテリーが枯渇することなく動作

弊社の実機テストでは、例年にも増して特に雨の多かった九州・福岡での6月~7月の2か月間、一度も枯渇することなく稼働しました。(もちろん、現在も元気に稼働中です!)

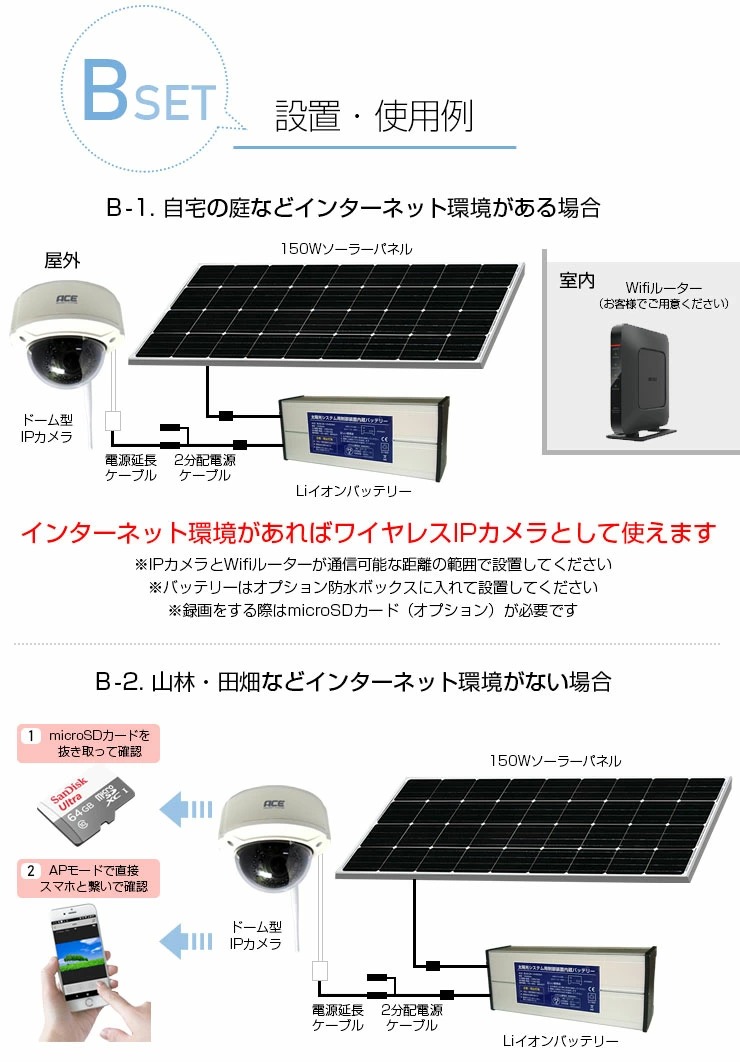

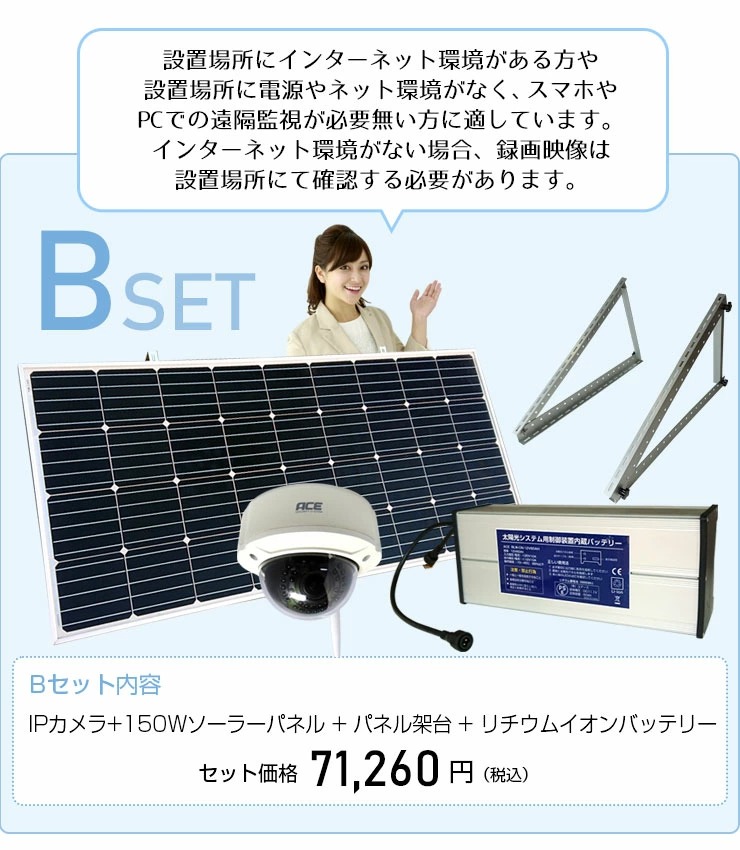

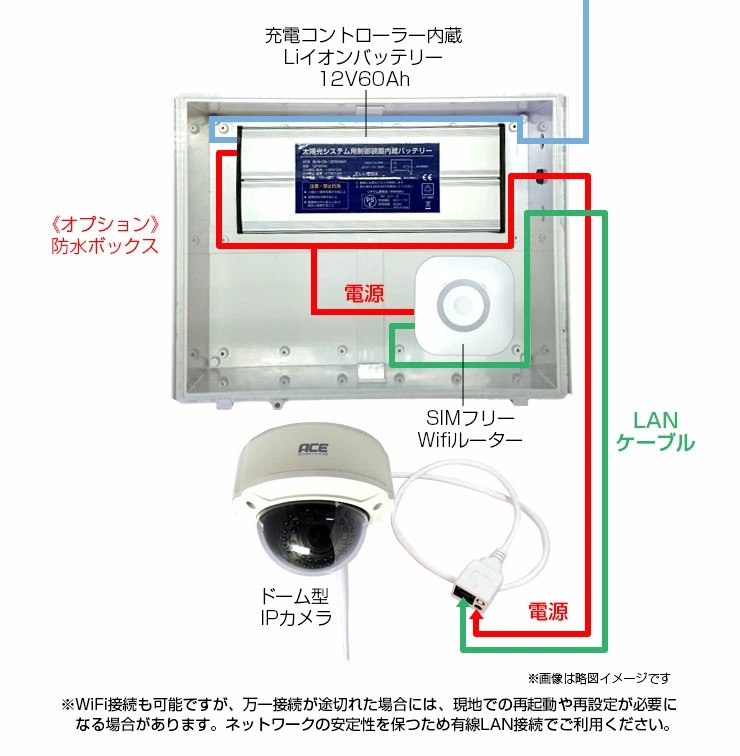

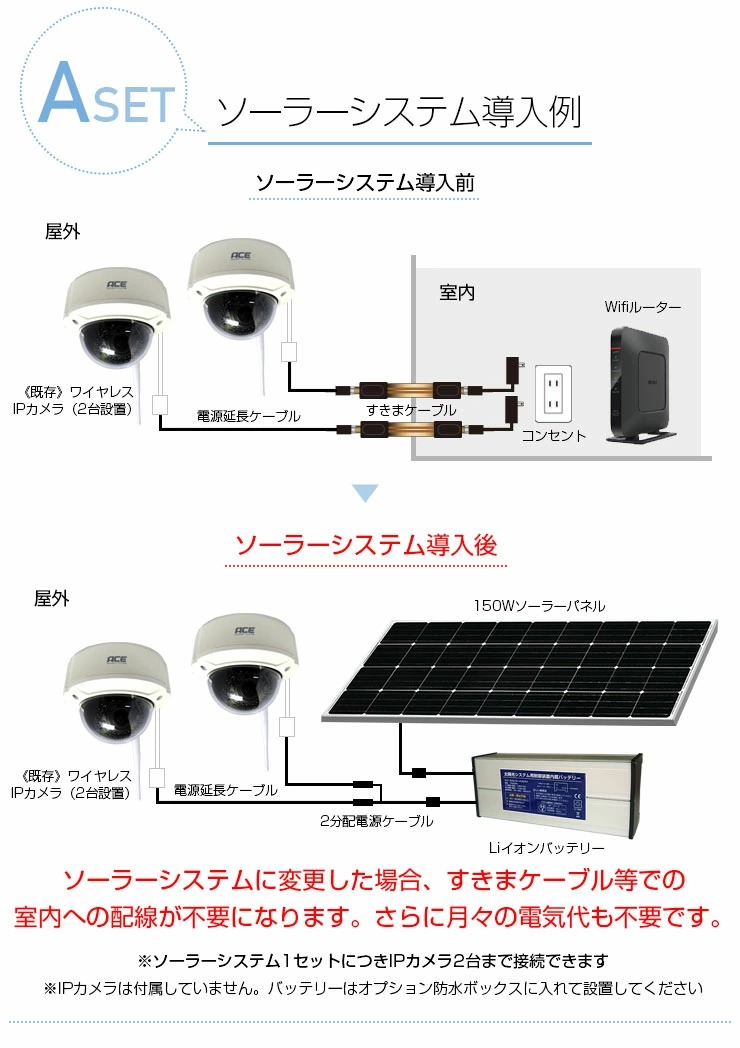

システム構成

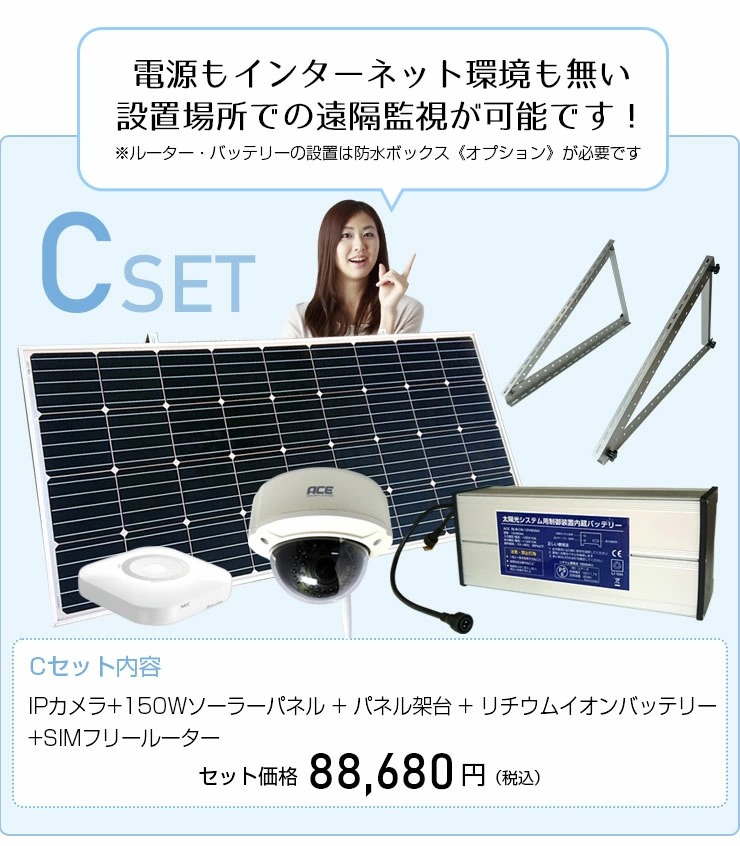

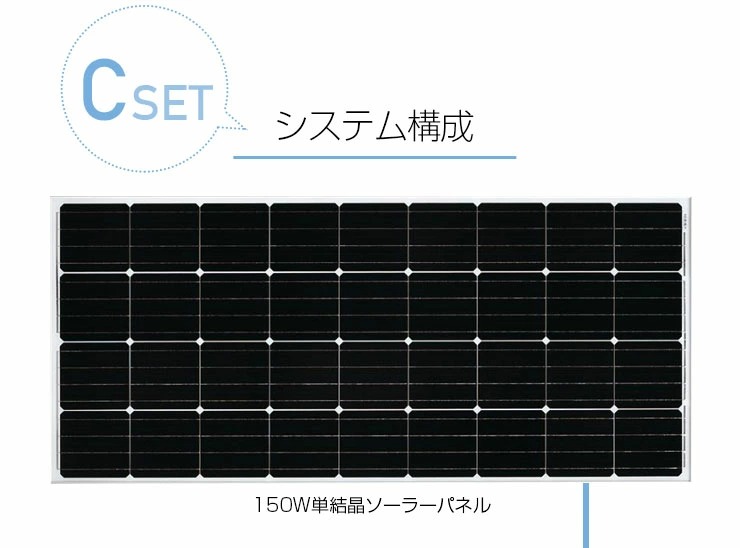

ソーラーパネル、防犯カメラのシステム構成

※取付場所が通信キャリア[ ドコモ・au ]のサービスエリア内に限ります。※ドコモ推奨

配線が簡単
コネクタを挿すだけ

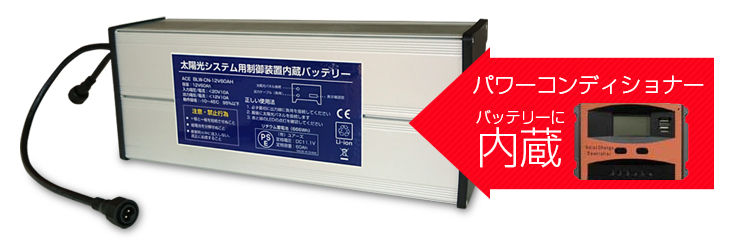

Liバッテリー筐体にパワーコンディショナー(充電制御器)を内蔵したので機器構成が簡略化、加えて電線の被覆剥きと端子圧着作業、 配線接続の煩雑さが一切省かれました。全ての結線は「コネクタを挿すだけ」これが最大の利点です。

パワーコンディショナーが別体の一般的なセット

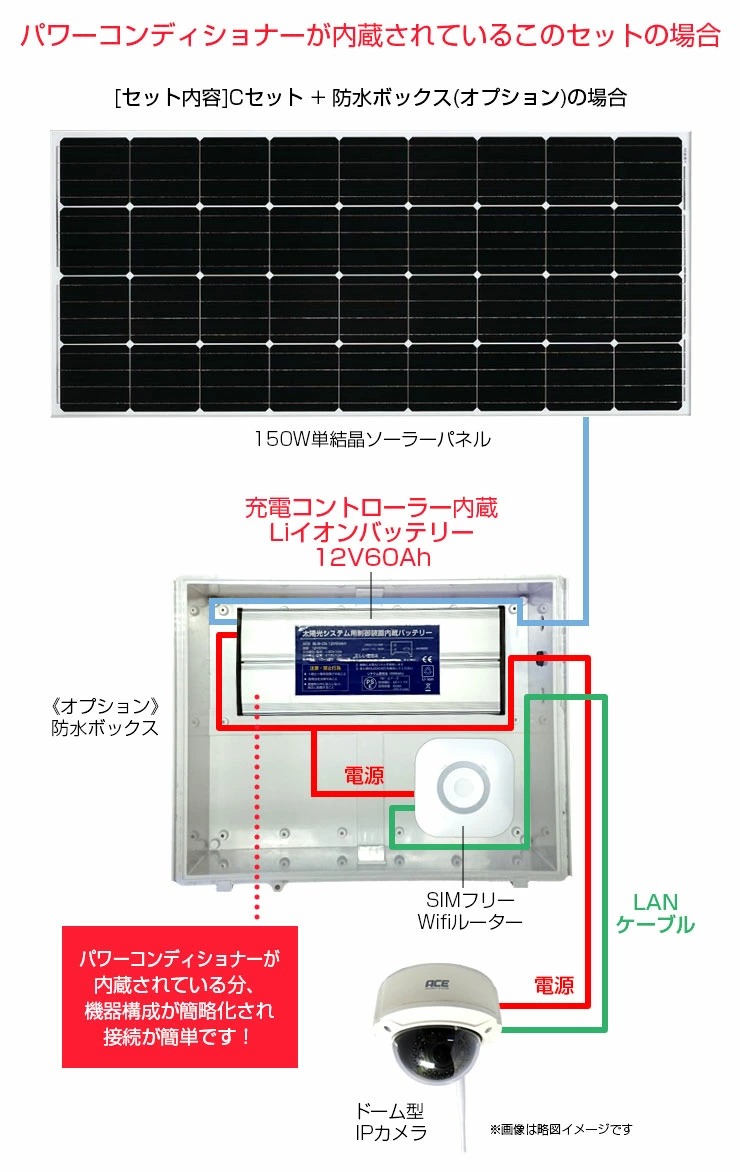

スッキリと簡略化された機器構成

パワーコンディショナーが別体の一般的なセット

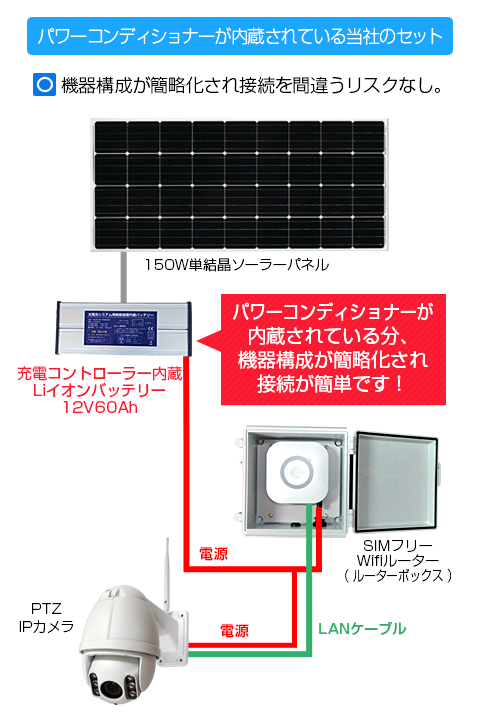

パワーコンディショナーが内蔵されている当社のセット

危険な配線作業は不要!安心の安全設計

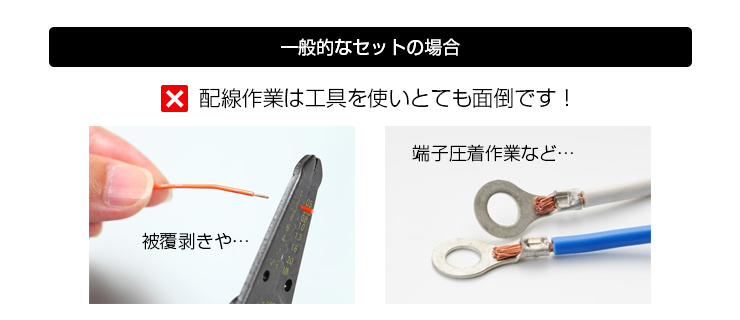

配線作業は工具を使いとても面倒!

配線の極性を間違えると破損や思わぬ事故の可能性も!

プロが行わなければとても面倒で危険!

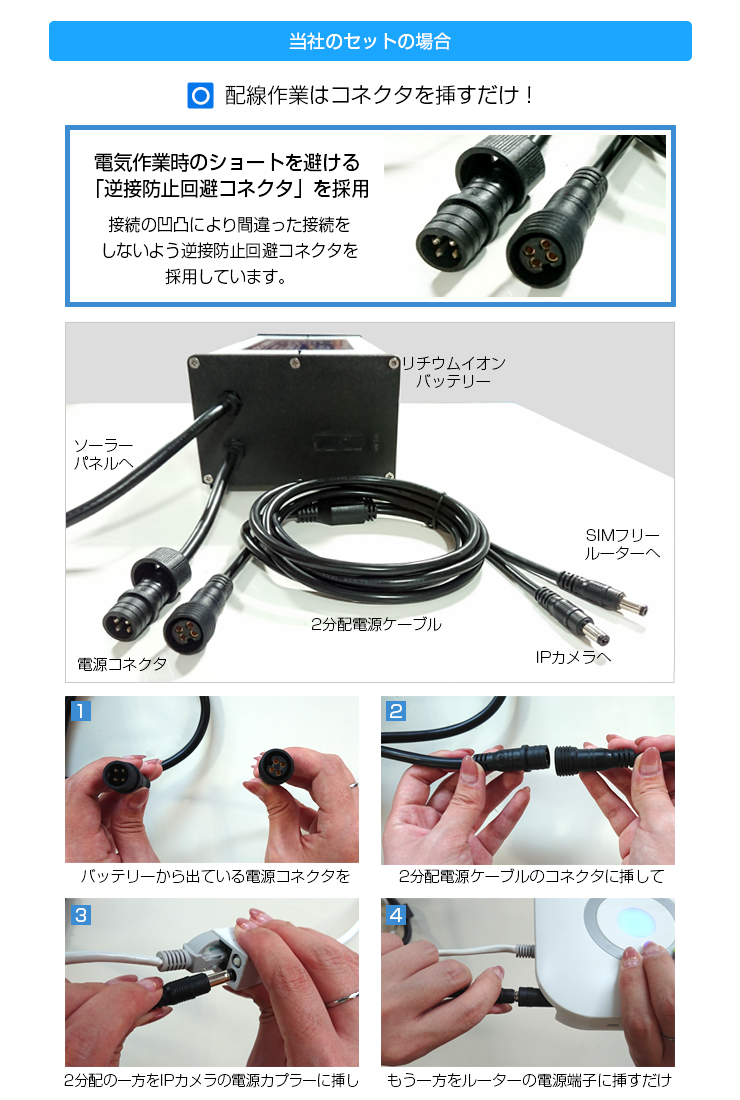

配線作業はコネクタを挿すだけ!

決まった極性にしか繋げられない専用のコネクターなので配線を間違えようがありません!
工具不要!すべて挿すだけ!とても簡単です!

150Wソーラーシステム

150Wのソーラーパネルとバッテリーのソーラーシステムで曇天が3日間続いてもSIMフリールーターシステムは稼働します。

(80%充電からであれば曇天連続昼夜72時間SDカード録画可能。)

※但し負荷は総計最大20W(IPカメラ1台+指定のルーター1台)を想定しています。

たとえ3日間曇天でもカメラ1台とルーターは稼働します! 素朴な疑問

150Wの出力をリアルタイムで150W消費してしまうと貯蔵に回せる電力は0Wとなってしまい、太陽光が当たっている間だけ装置に給電できますが、陽が陰る夕方から翌朝にかけての電力を予畜することができません。この事から消費電力以上の電力を発生するパネルが必要である事が解ります。更には、充電時と放電時のエネルギーロスをそれぞれ15%とするとより大きなパネルで補充する必要があることが解ります。

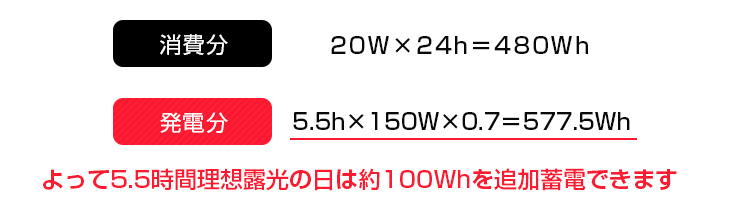

気象庁データによると日本の平均日照時間は5.5時間です。しかも雲量がゼロという好条件はたまにしか訪れません。この日照5.5時間でリアルタイム消費の20W相当を賄いつつ夜間消費分の残り18.5時間分の電力を蓄えなければ ならないので自ずとこの数値となっています。また、天候不順によって日照即ち、蓄電量が不足する事態もありますので連続最大72時間の曇天耐性を持たせています。(72時間という数値は80%充電をスタートとしています)

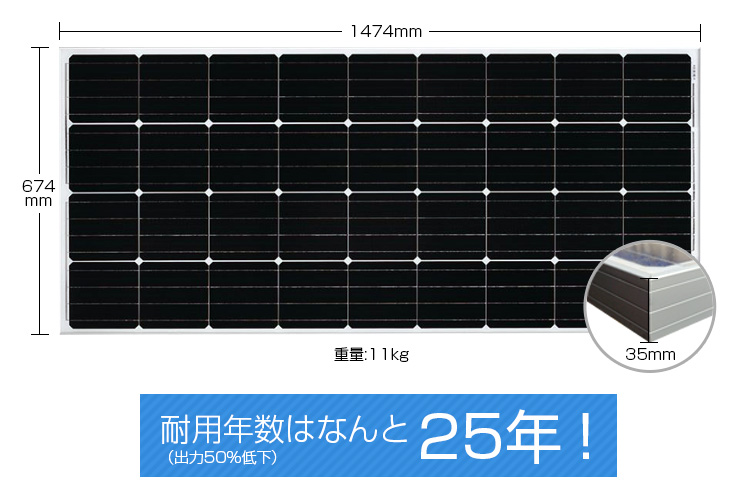

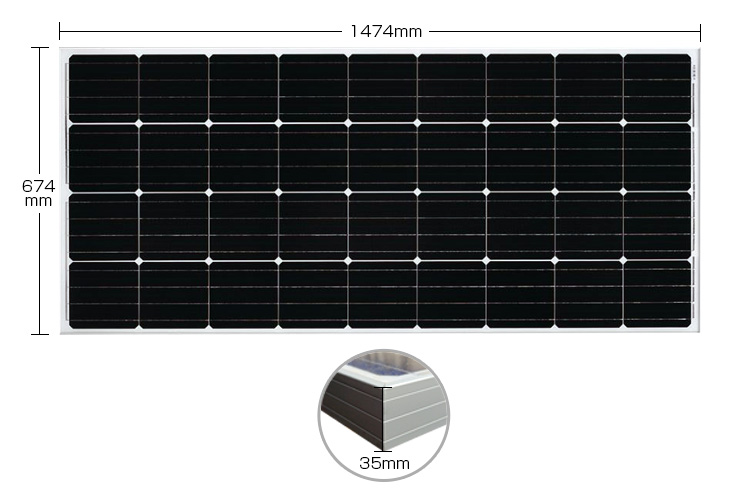

150W単結晶ソーラーパネル採用

単結晶のセル採用の150Wソーラーパネル。

多結晶のソーラーパネルに比べ変換効率が高く、耐久性に優れています。

単結晶のセル採用の150Wソーラーパネル

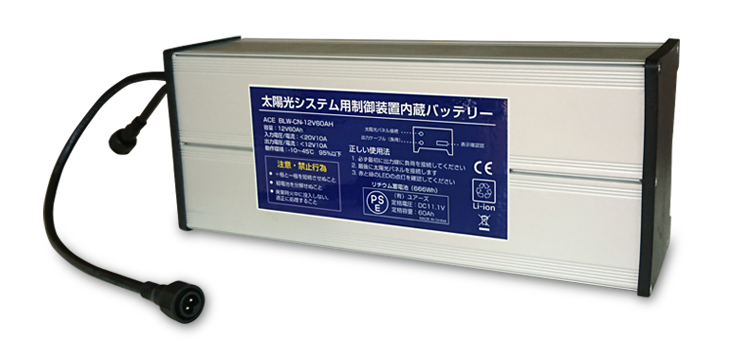

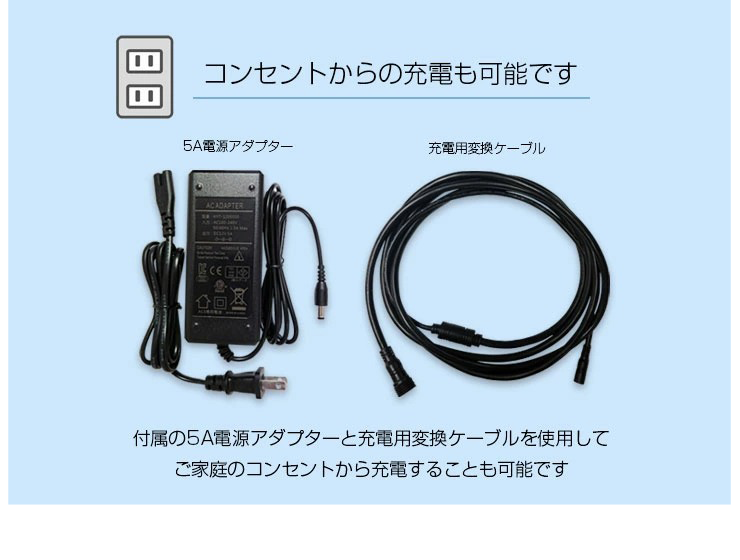

大容量60Ah リチウムイオンバッテリー

鉛バッテリーではなくリチウムイオンバッテリー(ディープサイクルバッテリー)なので、充放電の効率が良く、繰り返し使用することに優れています。

リチウムイオンバッテリー

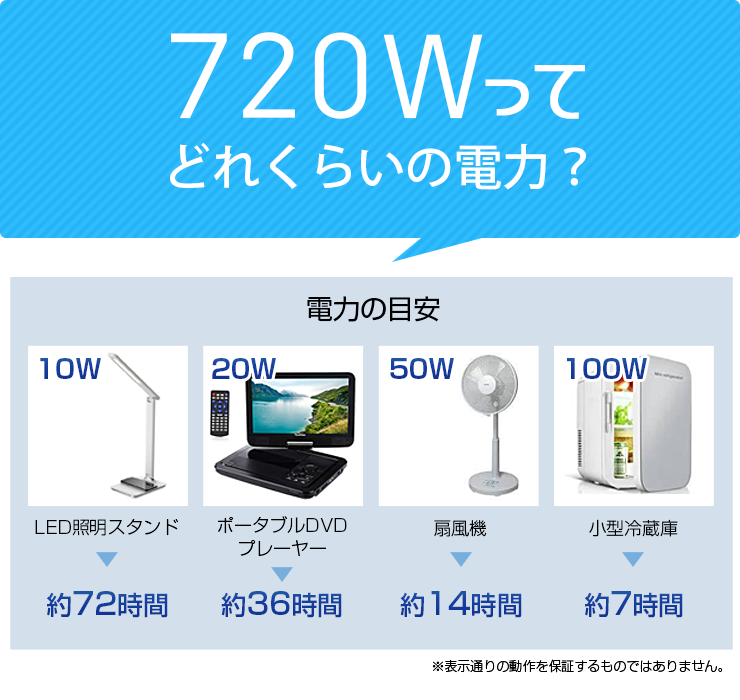

満充電で720Whの電力を使用可能

(60Ah×12V=720Wh

リチウムイオンバッテリー

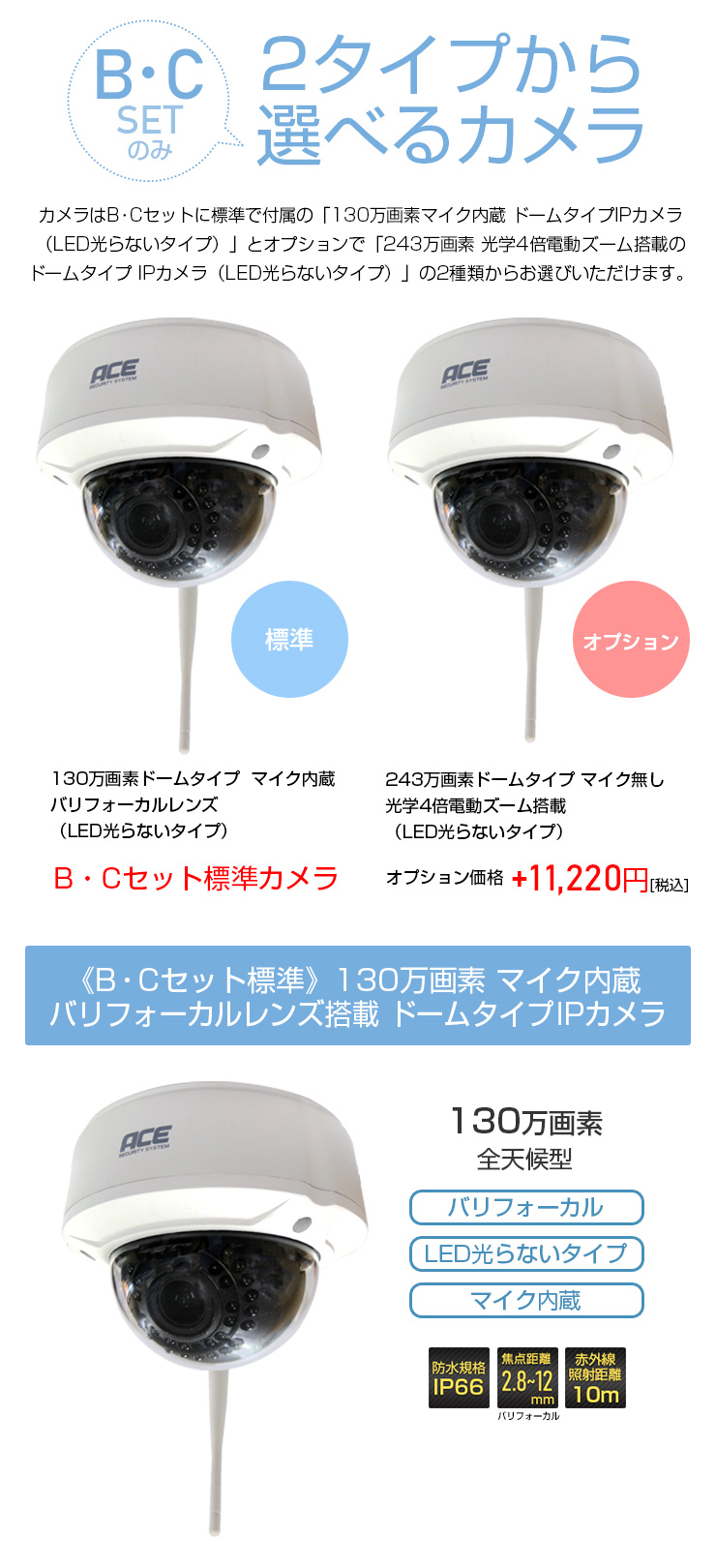

自由自在に遠隔操作可能なPTZタイプIPカメラ

パン・チルト・ズーム

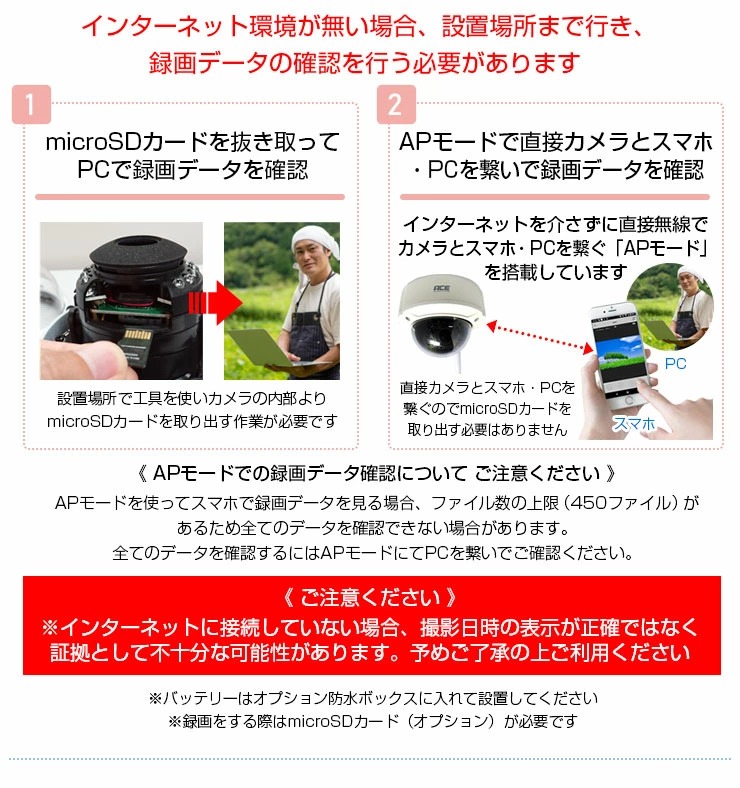

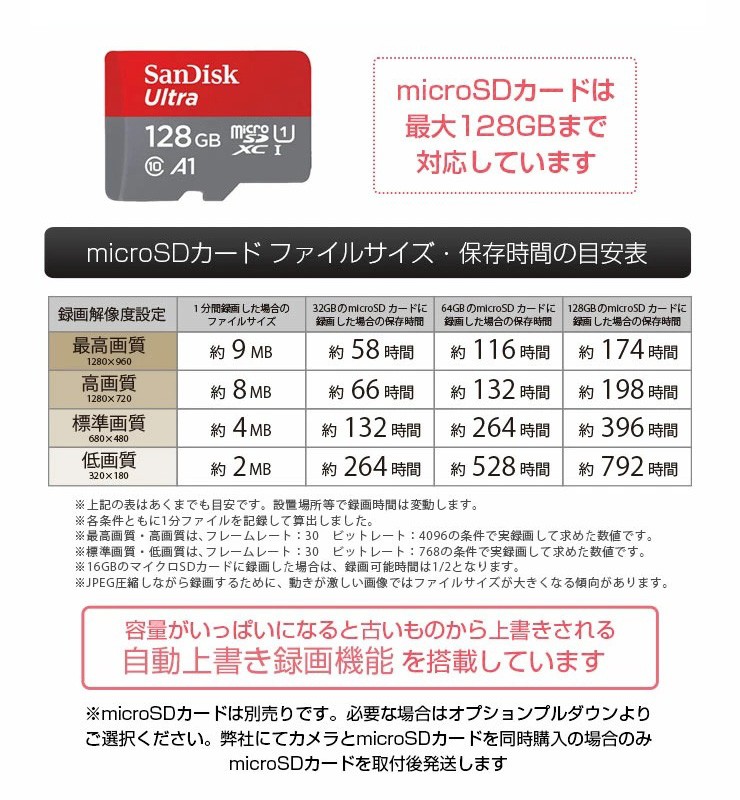

録画機不要 内蔵メモリーに録画します

録画はカメラ本体の内蔵メモリー(64GB/128GBから選択)に行い、付属のSIMフリールーターを介しインターネット経由でスマートフォンやPCからリアルタイム映像や録画データの確認が可能です。

64GB 128GB

PTZカメラの主な機能

マイク内臓
音声つき映像の録画・再生が可能です

例えば…離れた場所で監視映像を確認しながらリアルタイムの音声を聞くことも可能です

1.ソーラーパネルの取り付け

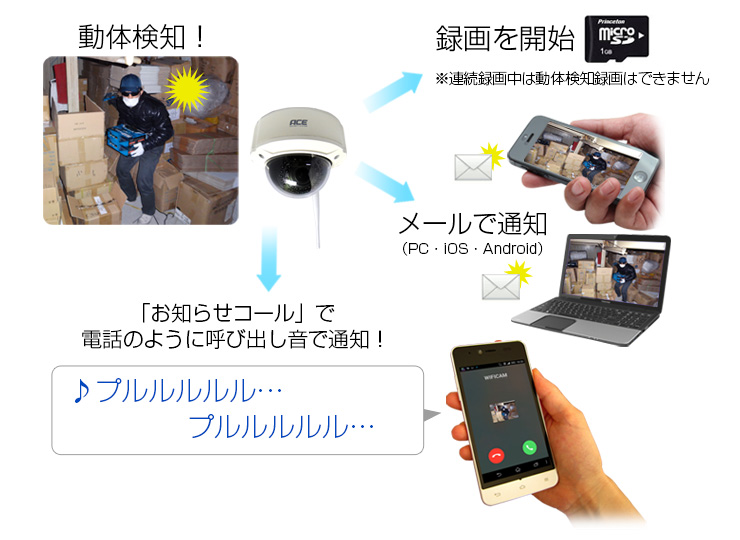

動体検知システム

映像の中に動くものを感知して録画を開始したり、メール(PC・iOS・Android)やアプリ(iOS・Android)で通知する動体検知システムを搭載しています

1.ソーラーパネルの取り付け
約10秒前に遡るプリレコード機能も搭載しています
夜間でも鮮明!赤外線LED搭載
1.ソーラーパネルの取り付け

照射距離20mの6灯スーパー赤外線LEDを搭載しているので真っ暗な暗闇でも 赤外線により明るく鮮明な映像をご覧いただけます。また夜間の暗視では赤外線 LEDが赤く光り、カメラの存在をアピールしセキュリティに繋がります。

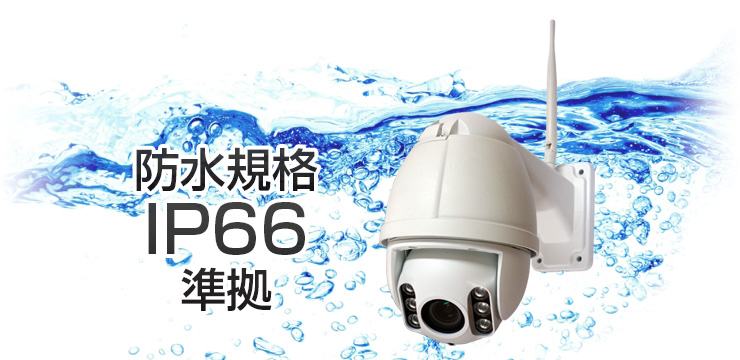

優れた防水・防塵設計

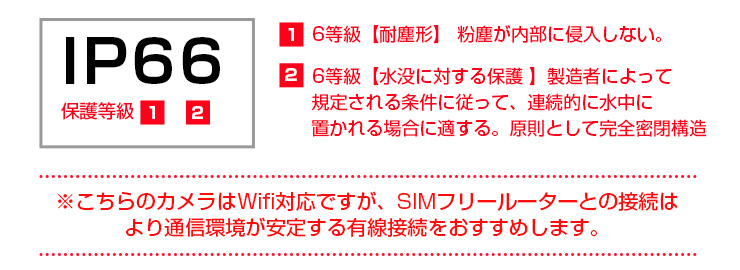

防水規格IP66
保護等級IPとは…?

防水機能を有したカメラには「IP66」などと、IPXXと書かれている規格が示されています。これは「IP保護等級」と呼ばれるもので、IPの後ろの2つの数字が、それぞれ「防塵」と「防滴」の性能を表しています。

防水規格IP66

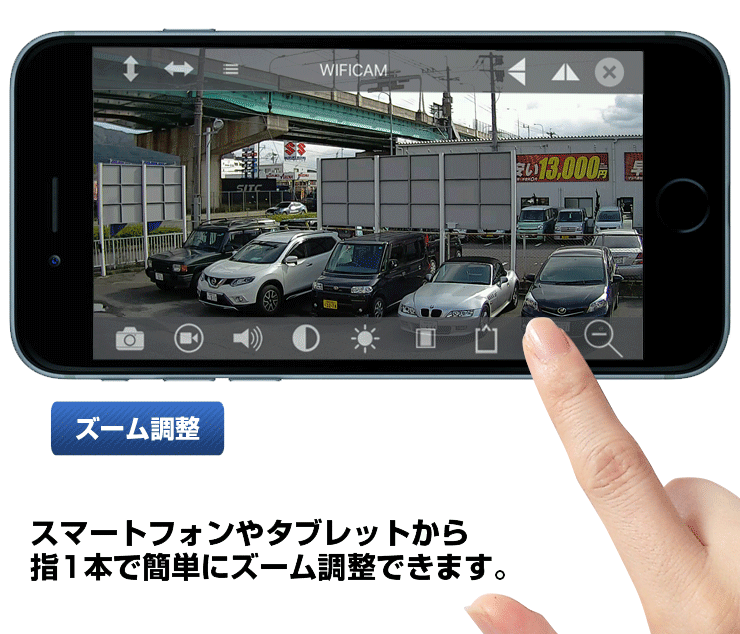

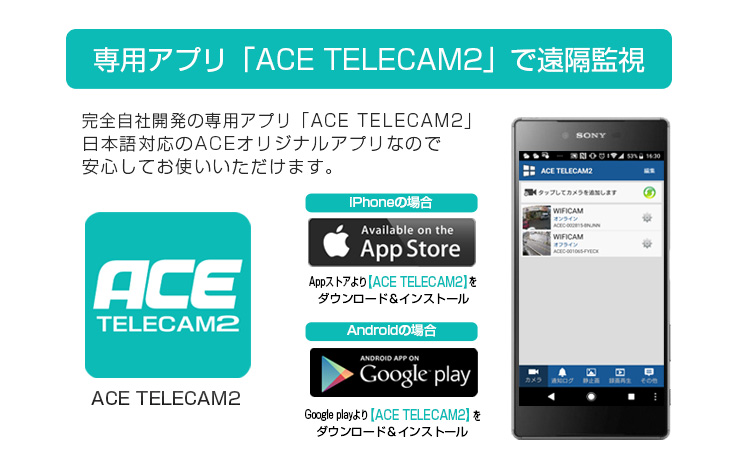

専用アプリ「ACE TELECAM2」で遠隔監視

太陽光システムの使い方

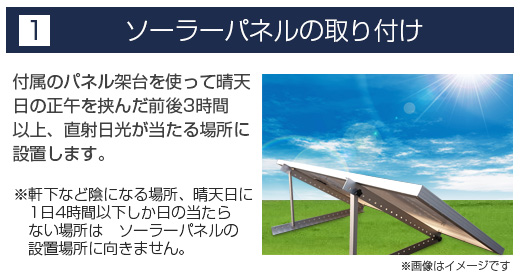

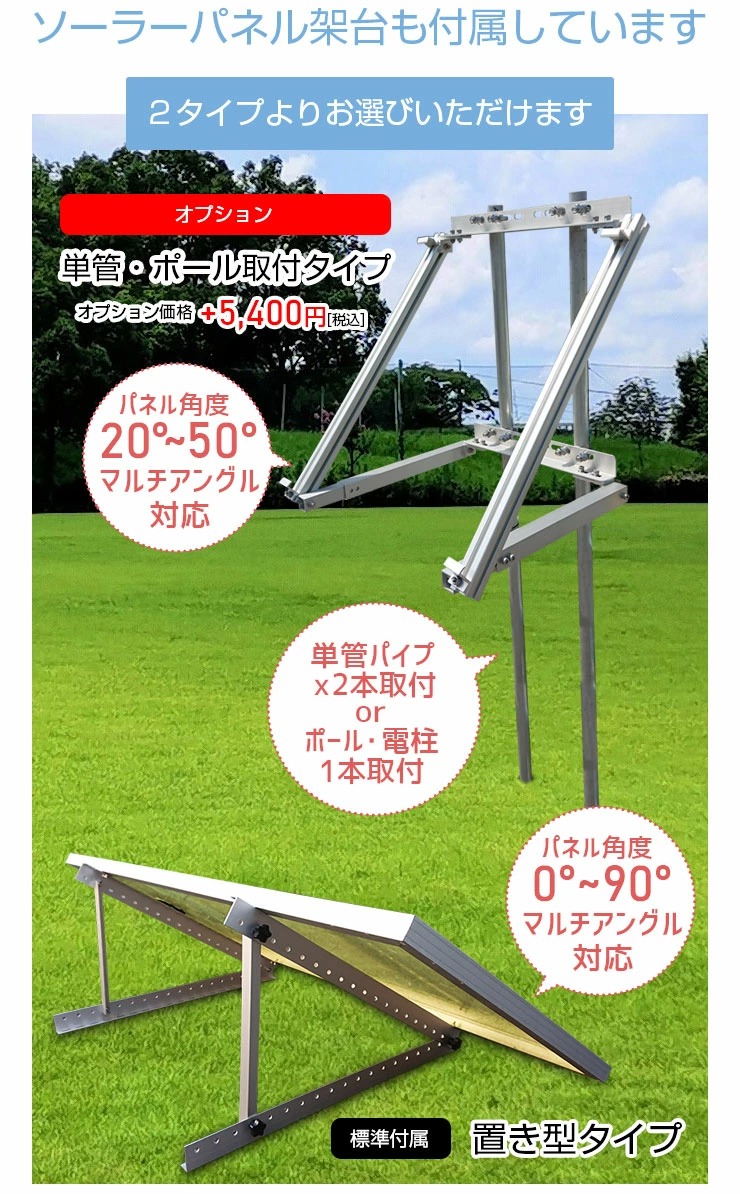

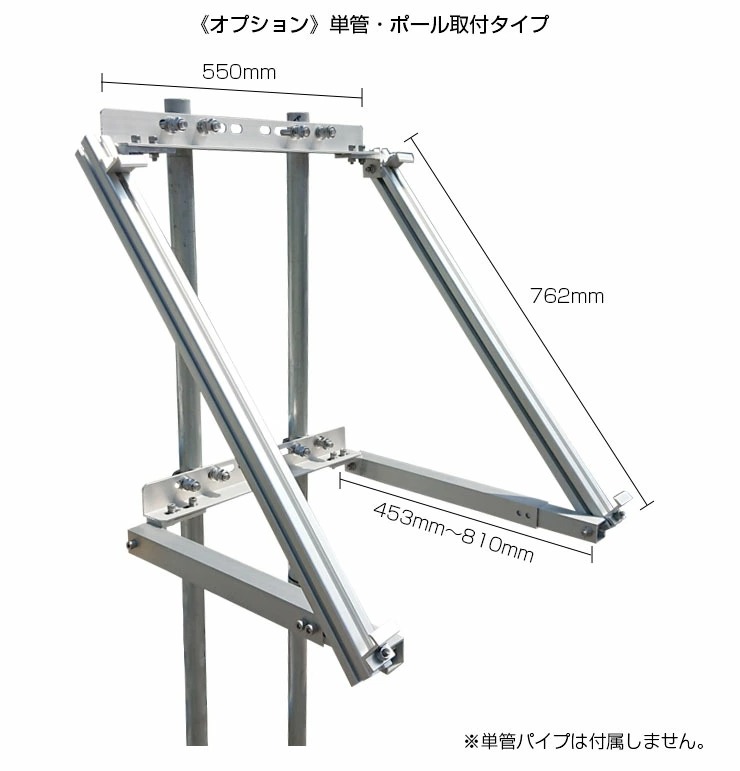

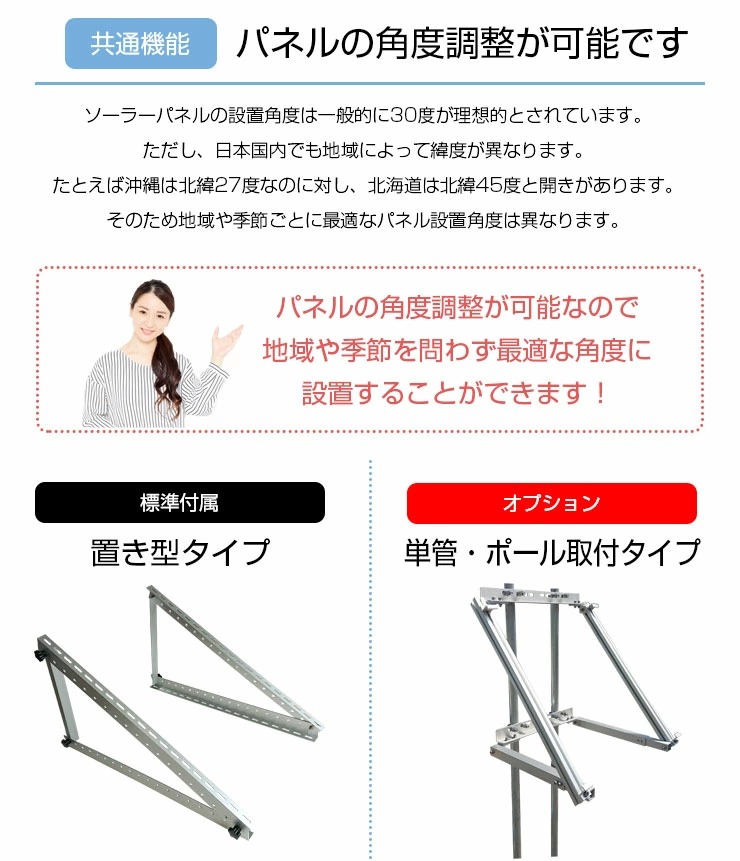

1.ソーラーパネルの取り付け

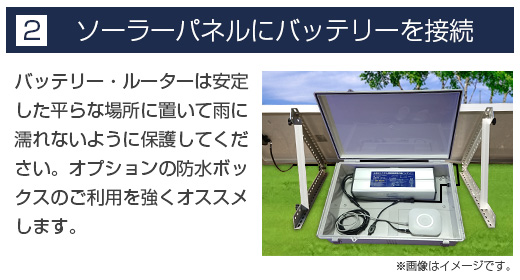

2.ソーラーパネルにバッテリー接続

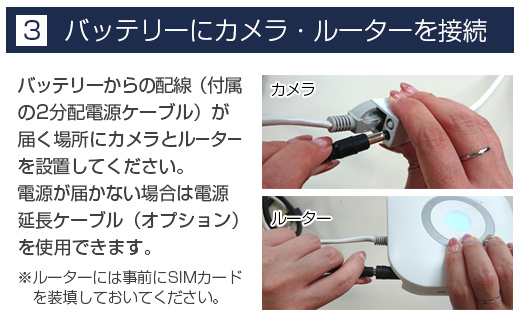

3.バッテリーにカメラ・ルーターを接続

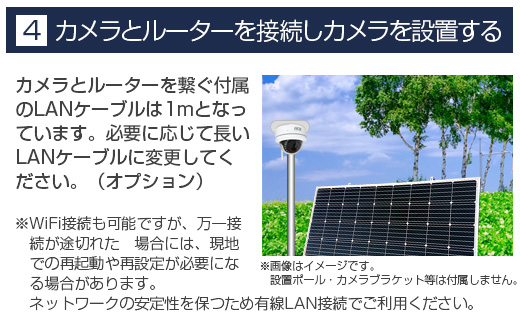

4.カメラとルーターを接続

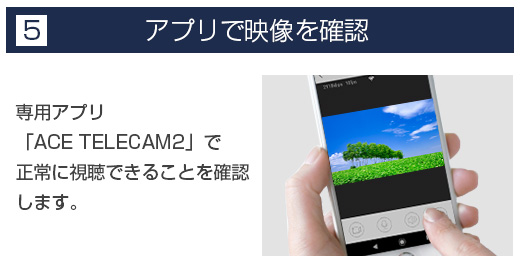

5.アプリで映像を確認

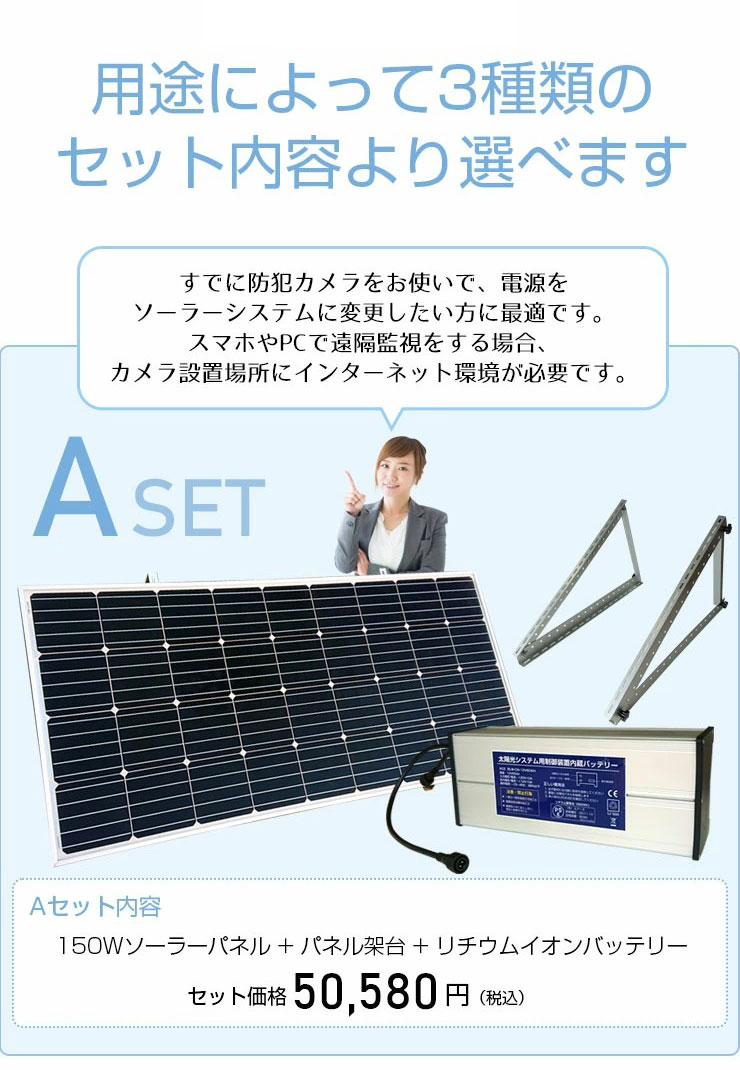

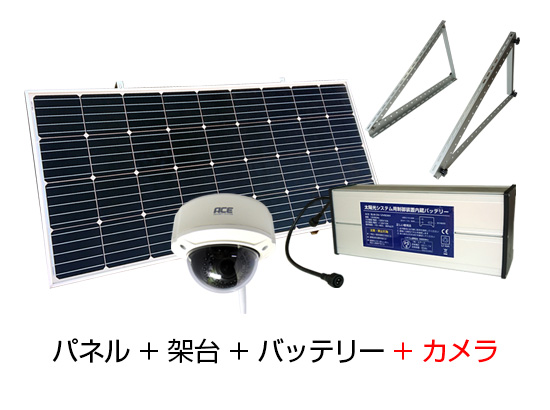

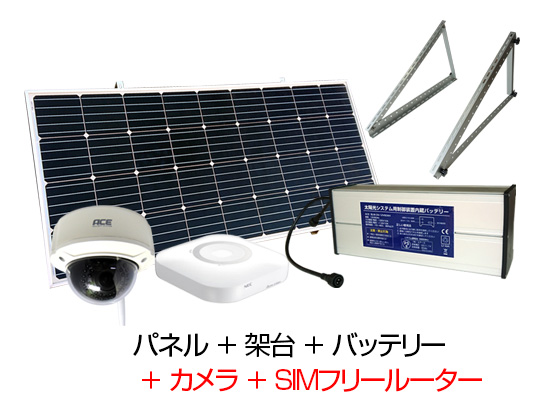

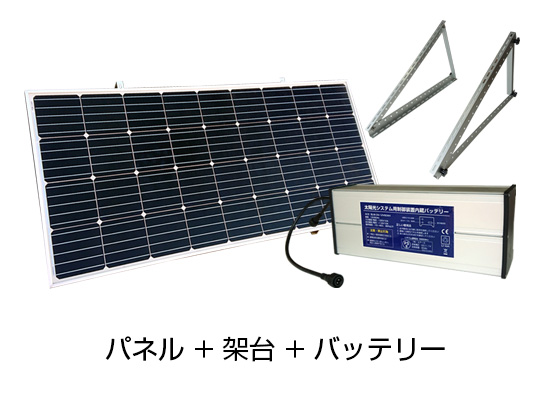

ラインナップ

温度測定機能付オートディスペンサースタンド
ソーラーシステム+防犯カメラセット
64GB

204,300円(税別・送料無料)

ネットで購入
温度測定機能付オートディスペンサースタンド
ソーラーシステム+防犯カメラセット
128GB

212,300円(税別・送料無料)

ネットで購入

スペック

150W 単結晶ソーラーパネル

単結晶のセル採用の150Wソーラーパネル
型番 SKT150M6-12
公称定格出力 150W 【36セル】
最大出力電圧 18.4V
最大出力電流 8.15A 【0.75SQ×4】
外形寸法(W×D×H)mm 1474×674×35mm
質量 11kg
出力電線 3m
表面保護材、構造体 ガラス、アルミニウム合金
耐用年数(出力50%低下) 25年
セルの結晶構造 単結晶

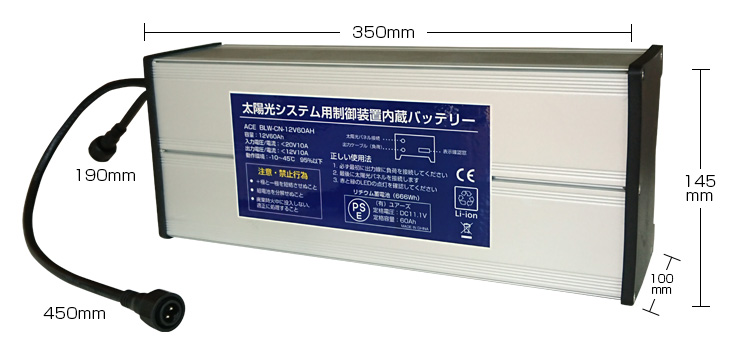

充電コントローラ内蔵Liイオンバッテリー

単結晶のセル採用の150Wソーラーパネル
型番 BLW-CN-12V60AH
入力電圧範囲
最大電流
DC15~24V
MAX.20A
装置としての出力電圧
最大電流
DC12V
MAX.10A
【2m、末端はDCプラグ / 2口(φ5.5/2.1) / 0.75SQ×2本】
公称容量 60Ah
外形寸法(W×H×D)mm 350mm×145mm×100mm
質量 12.3kg(電線含む)
筐体の材質 アルミニウム、ABS
稼働温度 -10~45℃
湿度 25~95% 結露なき事
保護構造 IP65(雨水侵入時は有償修理)

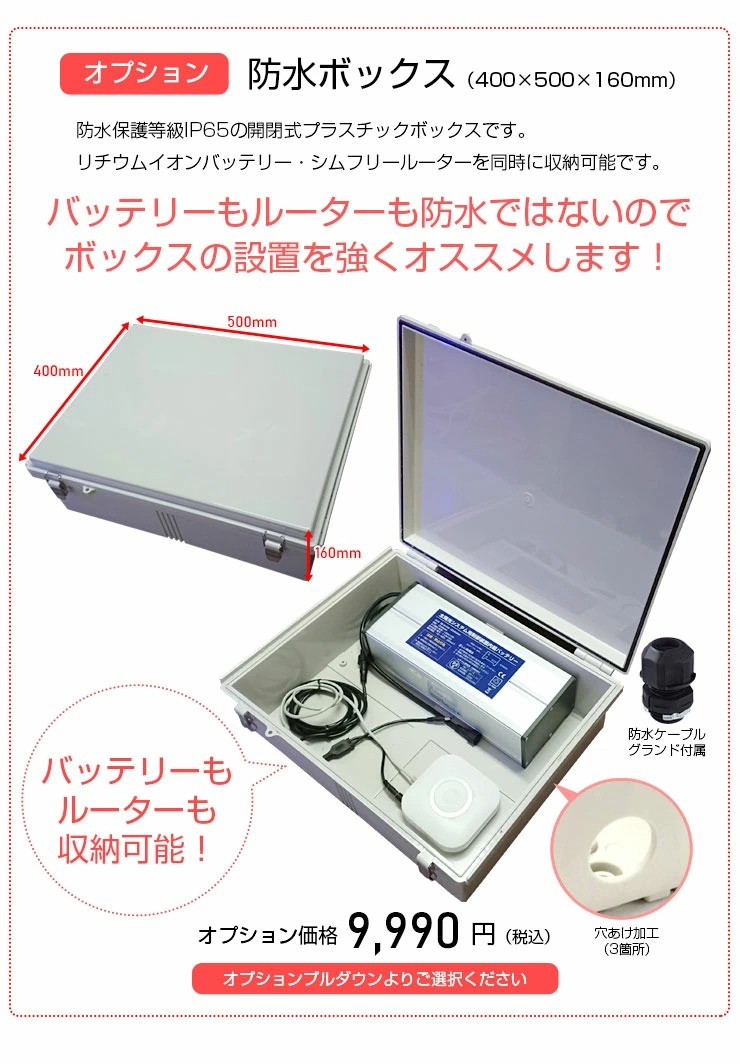

設置環境 風雨を避けられる様に箱に入れてください
ステータス表示 LED 赤、緑(黄緑)
国内規格など PSE(本機器1式として。電線含む。)
第三者認証機関による認証
内部Liイオンセル電源部 3S30P 【カテゴリ:組電池】
内部Liイオンセル充電サイクル 最小500回
内部Liイオンセル充放電保護 充電・放電共にあり

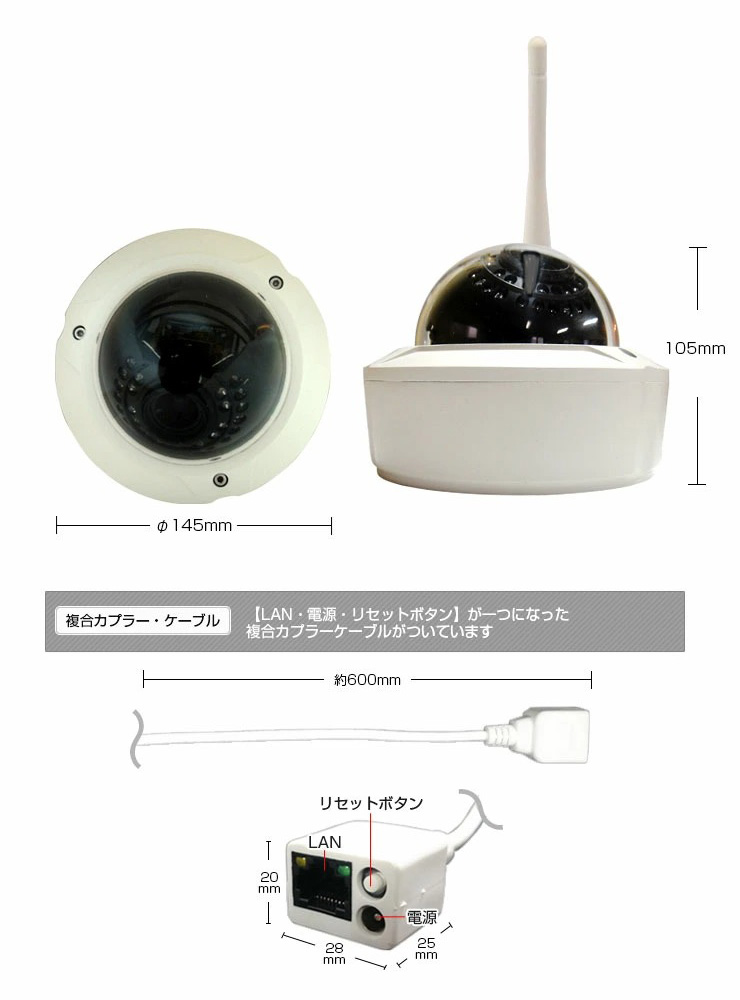

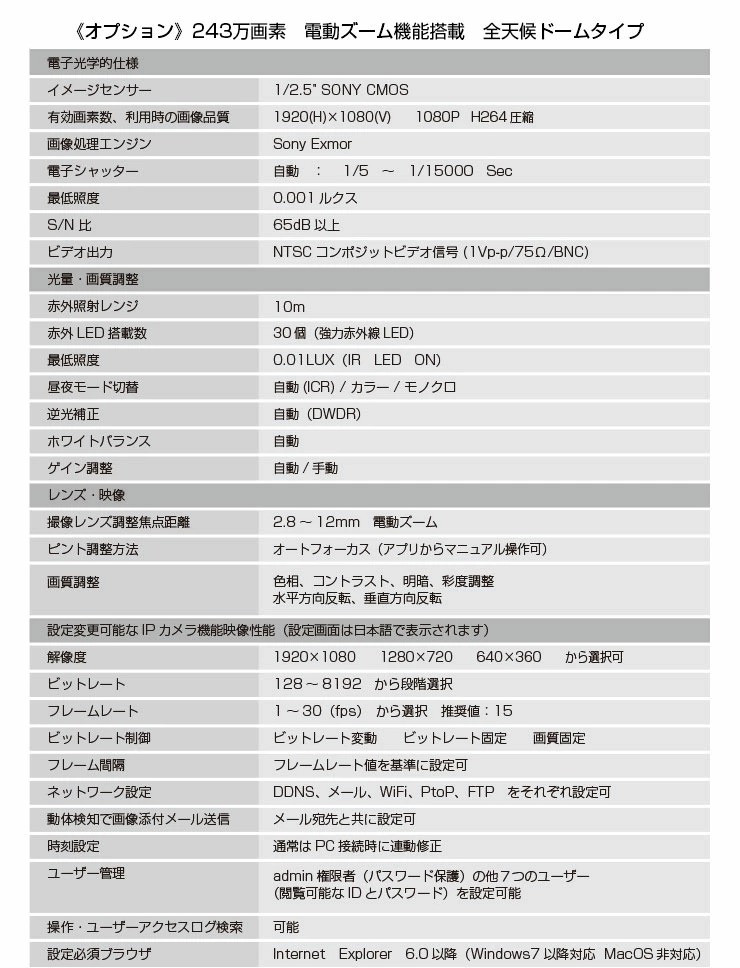

IPカメラ

単結晶のセル採用の150Wソーラーパネル
電子光学的仕様
イメージセンサー 1/2.8" SONY CMOS
有効画素数、利用時の画像品質 1984(H)×1285(V) 243万画素  1080P H264圧縮
画像処理エンジン Sony Exmor
電子シャッター 自動:1/5 ~ 1/15000Sec
最低照度 0.001ルクス
S/N 比 50dB以上
光量・画質調整
赤外照射レンジ 20m
赤外LED搭載数 6個 (スーパー出力タイプ赤外線LED)
最低照度 0.01LUX(IR LED ON)
昼夜モード切替 自動(ICR) / カラー / モノクロ
逆光補正 自動(DWDR)
ホワイトバランス 自動
ゲイン調整 自動/手動
レンズ・映像

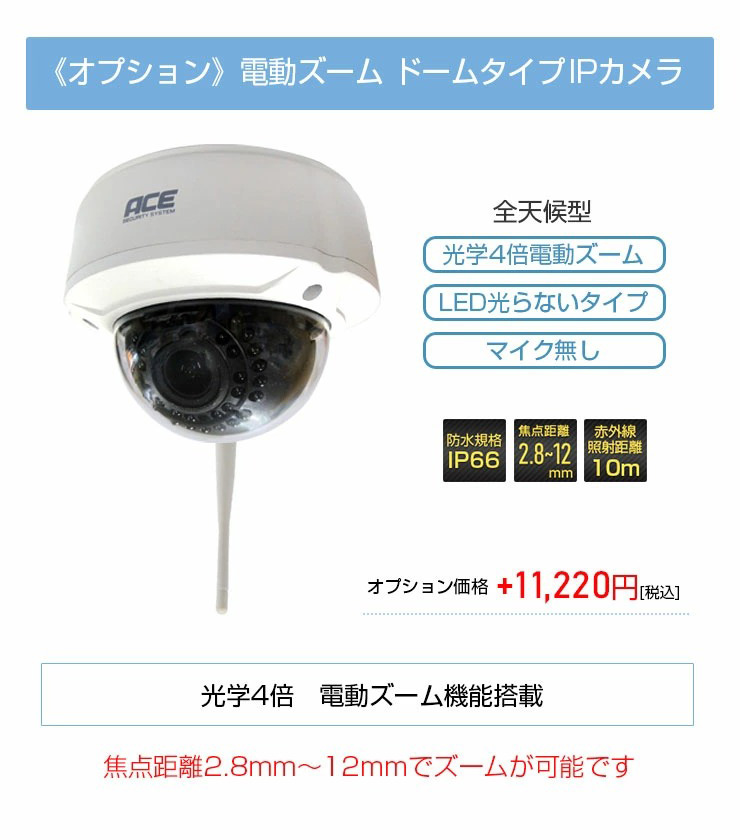

撮像レンズ調整焦点距離 2.8~12mm 電動ズーム
ピント調整方法 オートフォーカス(アプリからマニュアル操作可)
カメラ方向操縦(PC、モバイルから操作可) 水平方向(350度)、垂直方向(約90度)
スキャンモード(PC、モバイルから設定可)
:自動でカメラが首振り動作を続けます
水平方向スキャン、垂直方向スキャン、水平垂直複合スキャン
画質調整 色相、コントラスト、明暗、彩度調整 水平方向反転、垂直方向反転
プリセット:お気に入りのカメラ方向を数字で記憶させ、
数字でカメラを向ける方向を呼び出しできます
最大64点を1-64の数字で登録、呼び出し可
設定変更可能なIPカメラ機能映像性能(設定画面は日本語で表示されます)
解像度 1920×1080 1280×720 640×360 から選択可
ビットレート 128~8192 から段階選択
フレームレート 1~30(fps) から選択
ビットレート制御 ビットレート変動 ビットレート固定 画質固定
フレーム間隔 フレームレート値を基準に設定可
ネットワーク設定 DDNS、メール、WiFi、PtoP、FTP をそれぞれ設定可
動体検知で画像添付メール送信 メール宛先と共に設定可
動体検知エリア設定と検出感度設定 メッシュ(升目)毎にする/しないを設定可
(PC画面を見ながらマウスで設定) 感度は4段階で設定可能
時刻設定 通常はPC接続時に連動修正
ユーザー管理 admin権限者(パスワード保護)の他7つのユーザー
(閲覧可能なIDとパスワード)を設定可能
操作・ユーザーアクセスログ検索 可能
設定必須ブラウザ Internet Explorer 6.0以降 (Windows7以降対応)(MacOS非対応)

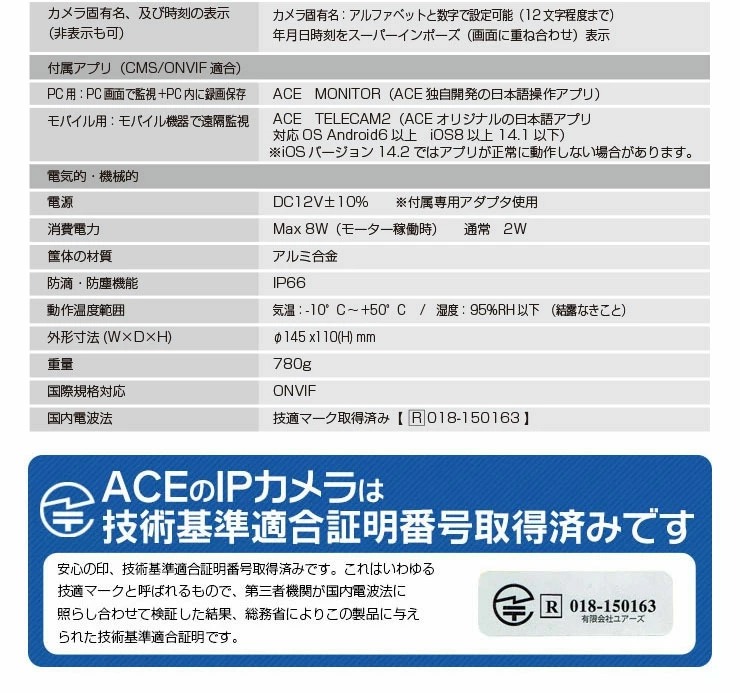

カメラ固有名、及び時刻の表示(非表示も可) カメラ固有名:アルファベットと数字で設定可能(12文字程度まで)
年月日時刻をスーパーインポーズ(画面に重ね合わせ)表示
本体内蔵メモリー 64GB / 128GB
付属アプリ(CMS/ONVIF適合)
PC用:PC画面で監視+PC内に録画保存 ACE MONITOR(ACE独自開発の日本語操作アプリ)
モバイル用:モバイル機器で遠隔監視 ACE TELECAM
電気的・機械的
電源 DC12V±10%  ※付属専用アダプタ使用
消費電力 Max 10W(モーター稼働時)  通常 2W
筺体の材質 アルミ合金
防滴・防塵機能 IP66
動作温度範囲 気温:-10°C~+50°C  / 湿度: 95%RH以下 (結露なきこと)
外形寸法(W×D×H) 110(W) x230(H) x 190(D)mm
重量 1850g
国際規格対応 ONVIF
国内電波法 技適マーク取得済み【 R 018-150163 】

SIMフリーWifiルーター

NEC Aterm HT100LN [ドコモ・au回線専用]

単結晶のセル採用の150Wソーラーパネル
WANインタフェース
・LTE 対応周波数:2GHz/800MHz
通信方式:LTE
伝送速度 受信:150Mbps / 送信:50Mbps
・3G 非対応
※各通信事業者により、通信速度・エリアなどの提供サービスは異なります。
詳しくは通信事業者へご確認ください。
LANインタフェース
・無線LAN 規格/周波数帯域 IEEE802.11ac/11n/11a(5GHz)、IEEE802.11n/11g/11b(2.4GHz)
伝送速度 最大433Mbps
※5GHz帯でのご利用には、切替設定が必要です。
※規格による理論上の速度であり、ご利用環境や接続機器などにより実際のデータ通信速度は異なります。
※ご利用環境によっては、VHT80/VHT40/VHT20モードが自動で切り替わるため、クワッドチャネルを「使用する」に設定しても、VHT20などで接続する場合があります。
一般仕様
カラー ホワイト
nanoSIM カードスロット 1スロット
国際ローミング 非対応
電源 AC100V±10% 50/60Hz ACアダプタ
外形寸法/質量 約130(W)×130(D)×37(H)mm(突起部を除く) / 約200g(ACアダプタ除く)
同梱品 ACアダプタ
ETHERNETケーブル(LANケーブル)
つなぎかたガイド
らくらくQRスタート用QRコード(シール)

ルーターボックス

ルーターボックス

ケーブル類

ケーブル類
